產品概述：

ST系列智能低壓電力電容器裝置是應用于0.4kV低壓電網的新一代無功補償裝置。它由CPU測控單元、繼電器、保護裝置、兩臺（△型）或兩臺（Y型）低壓電力電容器組成一個獨立完整的智能補償單元，替代由傳統無功控制器、熔絲（或微斷）、晶閘管復合開關（或接觸器）、熱繼電器、指示燈、低壓電力電容器等多種分散器件組裝而成的自動無功補償裝置。ST系列智能電容器組成的低壓無功補償裝置具有補償方式靈活（共補和分補可任意組合）、補償效果好、裝置體積小、功耗低、安裝維護方便、使用壽命長、保護功能強、可靠性高等特點，并真正做到過零投切，滿足用戶對無功補償切實達到提高功率因數、改善電壓質量、延長電容器使用壽命、節能降損的實際需求。

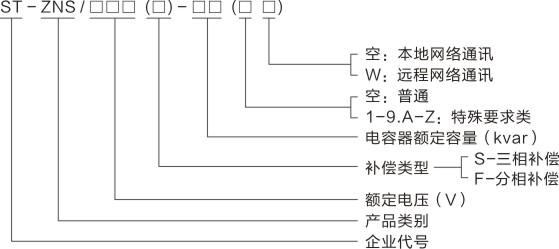

設計選型說明：

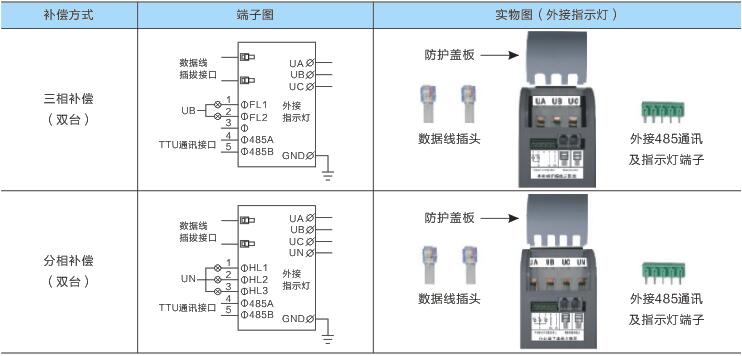

接線端子說明及接線示意圖：

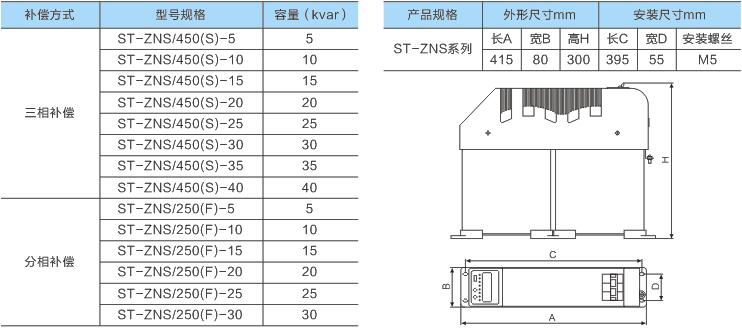

型號尺寸表：

三相共補電容為三相同時補償，體積小、容量大；分補電容為三相不平衡時候，可以單獨對其中一相補償，一般和三相共補電容結合使用，其占混合補償?shù)?0%左右（具體根據負荷情況決定）。

注：1、具體相關技術參數和具體型號、尺寸（可根據客戶需求定制特殊參數規格）請來電咨詢：0571-56075557

技術參數：

    滿足的技術標準

《DL/T842-2003低壓并聯電容器裝置使用條件》《JB/T7117-1993低壓并聯電容器裝置》
《GB/T15576-2008低壓無功功率靜態補償裝置總技術條件》

    環境條件

運輸存儲溫度：-25℃~55℃         極限工作溫度：（電容溫度極限）         相對濕度：20%~90%         海拔高度：≤2000m
其他條件：安裝地點無腐蝕金屬和破壞絕緣的氣體及導電介質存在，不得含有爆炸危險的介質，無較強的振動和沖擊，無嚴重霉菌存在。

    電源條件

工作電壓：共補380V AC，分補230V AC         電壓偏差：±20%         工作頻率：50±1.5Hz
電壓諧波：電壓總畸變率不大于5%         功率消耗：≤2W

    測量精度

電壓、電流：≤0.5%         功率因數：≤±0.01         溫度：≤±1℃

    可靠性參數

控制數度：100%         投切允許次數：130萬次以上         電容容量運行時間衰減率：≤1%/年
年故障率：0.1%          電容器容量投切衰減率：≤0.1%/萬次

    無功補償參數

投切間隔時間：10s（可設）         聯機數量：每組不超過128臺

    控制方式

 控制信號：多參數模糊控制         取樣信號：0~5A
