產品概述：

        SVGC(APFC)補償系統結合了動態補償和濾除諧波功能，對于系統中比較穩定的無功需量部分可以通過智能電容器進行靜態補償；對于系統中變化快的無功需量部分可通過SVG(APF)快速補償，對系統諧波進行主動補償，濾除諧波。該系統既可以滿足用戶無功補償?shù)男枨?，又可以大幅度降低設備成本。

控制過程：

        1) 控制器先檢測到系統中存在一定量的諧波后，控制SVG（APF）投入補償，消除相應次數的諧波大小。
        2) 檢測到有感性無功時，控制器會控制SVG（APF）和智能電容器投入補償感性無功。
        3) 檢測到有容性無功時，控制器會控制SVG（APF）投入補償容性無功。
        當系統側功率因數達標時，整個補償過程趨于穩定。

工作模式：

        1) 控制器通過外部CT采樣進行數據分析。
        2) 控制器通過485通訊方式對智能電容器進行補償控制。
        3) 控制器通過485通訊或者光纖通訊對SVG（APF）進行數據傳輸和補償控制。

方案特點：

        1) 能充分發揮智能電容器和SVG（APF）的優點，性價比高，補償容量大，并且能夠延長SVG（APF）壽命。
        2) 能實現快速補償投切，消除諧波，適用于諧波大，補償要求高的場所。
        3) 補償過程可控，補償效果更加好。

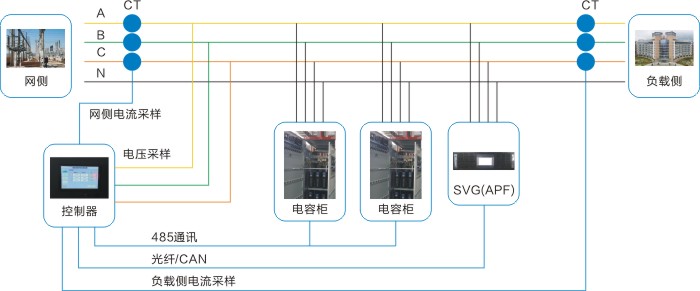

接線圖：
